在新疆地区，广泛应用于煤炭、矿山、粮食加工、化工等领域，尤其适合高粉尘、温差大、多风沙的工况

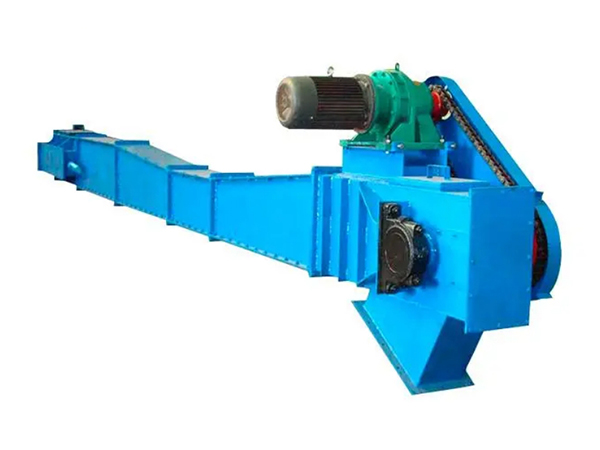

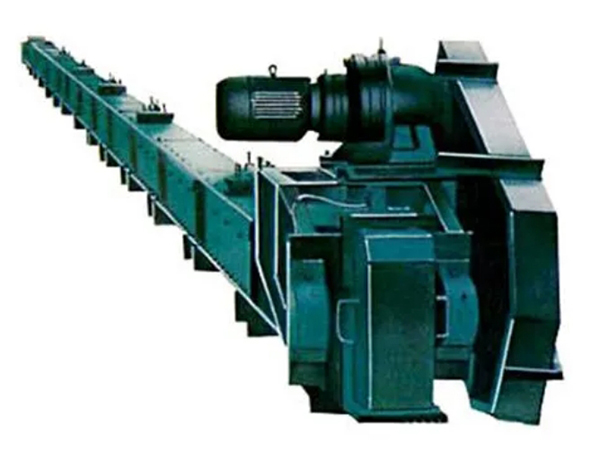

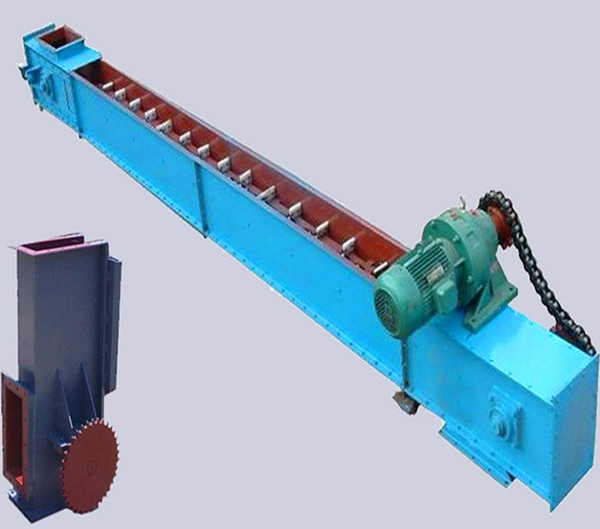

埋刮板输送机是一种通过封闭槽体内连续运动的刮板链条输送粉状、颗粒状或小块状物料的设备，其特点是全封闭、高密封性、适合复杂物料和恶劣环境。在新疆地区，广泛应用于煤炭、矿山、粮食加工、化工等领域，尤其适合高粉尘、温差大、多风沙的工况。
物料受力：
物料在封闭槽体内受刮板链条的推动力和物料间内摩擦力共同作用，形成连续稳定的料流。
输送模式：
水平输送：物料在槽底被刮板直接推动。
垂直/倾斜输送（需特殊设计）：物料通过链条和刮板的拖拽力提升。
驱动方式：
电机→减速机→头部链轮→带动闭环链条及刮板循环运动。

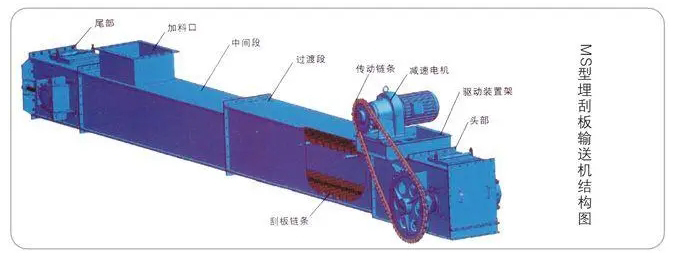

| 部件 | 设计要点 |
|---|---|
| 槽体 | 全封闭结构，材质可选碳钢（普通工况）、不锈钢（腐蚀性物料）或耐磨衬板（高磨损场景）。 |
| 刮板链条 | 采用双板链或模锻链，刮板间距根据物料流动性调整（常见150-500mm）。 |
| 驱动装置 | 头部驱动，尾部张紧，中间段可加装防飘链装置（长距离输送）。 |
| 进出料口 | 进料口设导流板，出料口可配闸门控制流量，接口法兰标准化。 |
针对新疆温差大（-30℃~+50℃）、风沙多、冬季严寒的环境，需优化以下设计：
耐低温材料
链条、刮板采用**-40℃低温钢**（如16MnDR），避免低温脆断。
槽体焊接工艺需符合低温韧性要求。
防沙密封
槽体接缝处采用双层硅胶密封条，关键部位加装迷宫式密封。
头部/尾部轴承座设计为防尘轴承（如带密封圈的深沟球轴承）。
润滑系统
使用低温润滑脂（如NLGI 0#锂基脂），冬季仍保持流动性。
润滑点集中布置，便于快速维护。
电气防护
电机、控制箱防护等级≥IP55，防止沙尘侵入。
可选配电加热装置，防止冬季润滑油凝固。
| 参数项 | 规格 |
|---|---|
| 输送能力 | 10-200 m³/h（煤粉约30-50吨/小时，矿石可达100吨/小时） |
| 输送长度 | 水平≤80m，垂直≤30m（需多级驱动） |
| 链条速度 | 0.1-0.4m/s（物料流动性差时降低速度） |
| 电机功率 | 5.5-75kW（根据输送长度、高度和物料特性选择） |
| 槽体宽度 | 160-630mm（常见型号：MS16、MS25、MS32等） |
| 适用物料 | 煤粉、谷物、化肥、矿石粉、水泥等（堆积密度≤2.5t/m³，湿度≤15%）。 |
物料特性适配
高湿度物料：槽体加装蒸汽加热或内衬不粘涂层（如特氟龙）。
磨琢性物料（如矿粉）：槽体底部铺设**耐磨钢板（NM360）**或陶瓷衬板。
环境适应性
多风沙区域：进出料口连接软管+除尘器，减少开放操作。
极寒地区：驱动装置加装保温罩，链条预紧力需比常温增大10%-15%。
维护便利性
选择模块化设计，方便快速更换易损件（如刮板、链条）。
优先选用新疆本地有仓储备件的品牌，缩短停机时间。
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 链条跳链/卡死 | 张紧力不足、槽体变形 | 调整尾部张紧装置；校正槽体水平度 |
| 刮板磨损过快 | 物料磨琢性强、链条速度过高 | 降低链条速度；更换耐磨合金刮板 |
| 电机过载 | 物料堵塞、轴承损坏 | 清理堵塞段；检查轴承润滑状态 |
| 漏料/扬尘 | 密封条老化、法兰连接不严 | 更换密封条；紧固法兰螺栓 |
| 对比项 | 埋刮板输送机 | 普通刮板输送机 |
|---|---|---|
| 密封性 | 全封闭，粉尘泄漏≤10mg/m³ | 半封闭或开放，易扬尘 |
| 输送角度 | 可垂直输送（很大90°） | 通常≤30° |
| 适用物料 | 粉状、细小颗粒（如面粉、煤粉） | 块状、颗粒状（如煤炭、矿石） |
| 维护复杂度 | 较高（需定期检查密封性） | 较低（结构简单） |
初期投资：埋刮板输送机成本比皮带机高20%-30%，但寿命长（10-15年）。
运行成本：能耗较低（无需频繁启停），维护费用年均约设备价的5%-8%。
环保收益：全封闭设计避免粉尘污染，减少环保处罚风险（新疆环保标准严格）。
